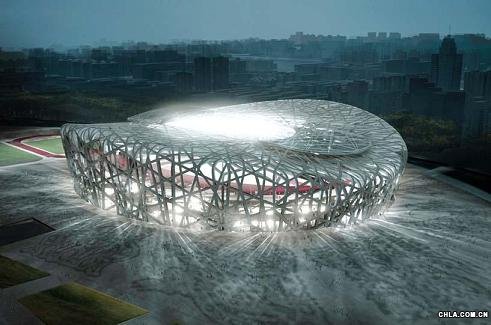

奧運鳥巢觀賽30大必看點 定格綠色環保與人文關懷
 “鳥巢”這座凝聚了眾多設計和建設者們心血的建筑中所蘊涵的頂尖科技、綠色環保理念以及充滿人文關懷的各種服務細節，一定會讓今天第一次有機會走進“鳥巢”的人們永遠將這座建筑定格在自己的腦海中，難以忘懷。 亮點1 移動草坪 經過精密的設計和緊張的鋪設，“鳥巢”體育場中央7811平方米的標準足球(搜吧)場草坪將在今天正式“亮相”。據介紹，這塊由5460塊移動“小草坪”組裝而成的綠蔭場是世界上第9塊移動草坪，也是中國最好的運動草坪。 每塊重800公斤的移動小草坪是在一個22厘米高的盒子里養殖起來的，而且這種移動草坪即使在下雨天，球場也不會有積水。另外，“鳥巢”的草坪采用冷季型美國混配草種，冬天時給草蓋上“棉被”無紡布，等到使用時掀開這些防護措施，草坪依然能保持綠色。 移動草坪還有一個最大的“魔力”，就是通過草坪的模塊式拼接，最快在24小時內實現場地的迅速轉換。 亮點2 鄉土植物 為了能讓來到“鳥巢”的人們感受到綠色掩映、花色繽紛的自然景觀，“鳥巢”的綠化工程也極具北京特色。所使用的喬、灌木基本都是北京的鄉土樹種，喬木以油松、白皮松、國槐為主，而灌木以紫薇、木槿、丁香居多，這些鄉土植物不僅樹形、花形優美，而且抗病蟲害強，完全適應北京的氣候，絕不會水土不服，更重要的是它們能在“鳥巢”周邊構成一個完整的生態系統。同時在“鳥巢”邊還首次種植了北京的“野草”——芒。這種植物不僅輕舞飛揚、富有自然野趣，而且還非常皮實、水陸皆宜。 亮點3 緩坡基座 來到“鳥巢”的人們會驚喜地發現，這座看似龐大的巨型鋼結構建筑卻絲毫不會給人以高高在上的突兀感覺。“鳥巢”由建筑主體和建筑基座兩部分組成，建筑基座形成比地平面高4米多的緩坡，觀眾可以順著沿緩坡建起的人行步道到達檢票口。 而且在“鳥巢”四周還設有12個太陽能驗票亭，從這些被奧運(搜吧)建設者們親昵地稱為“小翅膀”的驗票亭行至進體育場內，也完全是無障礙的平地。 亮點4 自然通風 由于沒有墻的遮擋，“鳥巢”可以讓風自由流通，保證了運動場的通透。經過設計師們的多次論證，它借用了流體力學設計中的一種計算機CFD模擬方法，對觀眾席進行了熱舒適度、風舒適度的模擬分析實驗，可以精確地模擬出9萬多人同時觀賽時的自然通風狀況，并計算出每個區域的觀眾能感受到的溫度和濕度氣流速度，在圖紙上用不同顏色標示出來。目前“鳥巢”所有的通風設施，都是按照這個模擬分析對外國設計師的圖紙進行調整優化的結果。無論觀眾坐在上層看臺還是下層看臺、普通座位還是VIP席，都能享受到自然光和自然風。 亮點5 外膜結構 “鳥巢”擁有世界上最大的透明頂棚。“鳥巢”的頂棚由兩層膜組成，其中外層膜由884塊ETFE膜組成，在這884塊膜中面積最小的不超過1平方米，而面積最大的達到250平方米，整個鋪設面積接近4萬平方米。ETFE膜還具備自潔功能，下雨就能夠清除污垢，另外還能濾去紫外線。 亮點6 內膜結構 “鳥巢”的內層膜是PTFE膜，實際上就是一層“隔音幕”，它緊緊地包住了所有的看臺，加上一些聲學技術的處理，能夠較好地解決噪聲問題。另外，這層膜也能夠遮蔽鋼結構屋頂和一些設備、管道，起到了美觀的作用，使得“鳥巢”鋼結構的陰影被強烈弱化了。 亮點7 場內音響 “鳥巢”內部的語音清晰度指標指數能夠達到0.6——這個數值完全能保證坐在任何角落的觀眾都能清晰收聽到場內廣播。而且“鳥巢”內安裝的24個音箱組還能在賽時達到音響效果的分層控制。“鳥巢”的看臺分為3層，中間還有一些貴賓包廂的隔層，每層每組的音響都可控。在奧運會時，許多賽場體育展示與觀眾互動的活動可以通過音響控制完成。比如，需要某層看臺的觀眾歡呼和做動作，那么就可以關該區域音響，讓他們的歡呼不會被音樂壓住，而場館的其他地方卻可以正常地聽音樂。音響師會根據不同情況，將音響根據現場情況調節到最適合的狀態。 亮點8 抗裂抗震 為了能讓“鳥巢”具有更長在使用壽命，科研人員還專門對“鳥巢”使用的混凝土進行抗裂研究。在進行了幾百次試驗后，最終通過提高混凝土的抗碳化能力、增加保護層厚度等工藝，大大提高了“鳥巢”的建筑壽命，根據測試“鳥巢”主體結構設計使用年限達到100年以上，局部結構甚至可達120年，耐火等級為一級，抗震設防烈度8度。 亮點9 新穎外觀 “鳥巢”是一座環保型體育場，不僅在設計上完全滿足大型體育賽事的要求，而且還通過獨特的外觀設計，很好地體現了綠色奧運的理念。“鳥巢”的外觀之所以獨創為一個沒有完全密封的鳥巢狀，就是考慮既能使觀眾享受自然流通的空氣和光線，又盡量減少人工的機械通風和人工光源帶來的能源消耗。而且“鳥巢”的建設中對大面積窗戶也作了外遮陽處理，以全面提高建筑物的節能水平。 亮點10 地源熱泵 在“鳥巢”的足球場地下面也暗藏環保“機關”——這就是312口地源熱泵系統井。井水總是讓人感覺冬暖夏涼，地源熱泵系統通俗地說就是利用這種井水的特性，通過地埋換熱管，冬季吸收土壤中蘊含的熱量為“鳥巢”供熱；夏季吸收土壤中存貯的冷量向“鳥巢”供冷，能節省不少電力資源。 亮點11 雨水回收 “鳥巢”70%的供水都要由回收水代替，其中23%來自雨水。這主要依賴于“鳥巢”的雨洪利用系統。在“鳥巢”的頂部裝有專門的雨水回收系統，雨水會通過專門的管道排放到“鳥巢”周邊地下的6個蓄水池中，再經過系統先進的過濾處理工藝，這些被收集起來的雨水最終就變成了可以用來綠化、沖廁、消防甚至是沖洗跑道的回收水。按照測算，這套雨洪利用系統一年總共能夠處理產生5.8萬立方米的回收水，每小時能夠最高處理100噸雨水，產生80噸回收水。 亮點12 永久座椅 “鳥巢”內共安裝了8萬個紅、灰相間的永久座椅。這些“中國紅”與“長城灰”顏色的座椅色交叉安裝，在碗形的看臺上形成了一個由紅到灰漸變的畫面造型，越是靠近下面紅色座椅越多，越是上面灰色座椅越多。而且這些座椅外觀都采用了水滴形的動感線條，座椅所有棱角都是圓角過渡，由于特別根據人體工程學原理進行了設計，所以坐上去非常舒適，避免了因長時間觀看比賽而引起的疲勞感。這些永久座椅不僅顏色十分靚麗，還達到了 B1難燃級別，在室外耐紫外線照射，三年風吹日曬顏色都不會發生變化，座椅材料也不會變硬變脆。更為重要的是，這些座椅一旦廢棄還可以粉碎后原料再利用，對環境沒有污染。 亮點13 環保廁所 在奧運會期間觀眾還將在“鳥巢”看到一種全新的環保廁所。這種廁所每一個廁位的面積是2平方米，且每天接待人數要達到600人次，環保廁所不僅可以直接將廢物轉化成中水，同時還能將一部分中水做進一步深化處理，處理后的水甚至可以用來洗手。 亮點14 造型細節 走進“鳥巢”的內部，人們還會驚奇地發現這里的很多細節都體現著“鳥巢”的特殊造型和效果。幾乎在每層都有神似“鳥巢”的吊頂燈，還有頂層的鋁格柵也和“鳥巢”的外觀交相呼應，甚至連一層的觀眾集散廳地面也采用了不規則形狀的石材碎拼。 另外，更讓人眼前一亮的是，體育場內的玻璃圍墻都采用了一種名為“鳥巢紅”的鋼化玻璃，玻璃是純正的中國紅顏色，上面密布了細碎的花紋，造型非常搶眼。 亮點15 碗型看臺 “鳥巢”的看臺是專門為了讓觀眾得到最好的觀賽效果而進行了特別設計。幾乎任何一個體育場都有主臺、副臺之分，中間為主，兩邊為次，但在“鳥巢”的結構中，沒有主次之分，亦無“從屬關系”和“尊卑”存在。 為了避免普通橢圓形看臺造成兩邊觀眾距離場地太遠的弊病，“鳥巢”的看臺輪廓線呈現均勻而連續的環形，像個邊緣高低起伏的“碗”。在觀賽視線比較好的場地東西兩側安排較多的座椅，在南北兩側安排座椅較少，這樣一來就制造出“人人平等”的最佳觀賞效果。根據測算，無論觀眾坐在“鳥巢”看臺的哪個位置，和比賽場地中心點之間的視線距離都在140米左右。 亮點16 立面樓梯 在“鳥巢”中除了電梯和普通的樓梯間，還有環繞在“鳥巢”建筑四周的24部非常醒目的鋼結構立面大樓梯，這些寬度有2.8米的大樓梯從一層蜿蜒向上延伸，是通往上層看臺的必經之路。 根據設計，這些外表“搶眼”的大樓梯并不僅僅是為了“鳥巢”整體外觀的漂亮，更重要的功能是為了引導疏散。樓梯曲折的造型是為了防止觀眾萬一摔倒后連續滾落，而且這些樓梯的周圍都安裝了攝像頭，并在賽時有管理人員專門進行監控，一旦出現問題，可以馬上臨時封閉某一個區域，避免意外事故的發生。這些大樓梯以及緊急疏散通道，可以保證在最短的時間內把“鳥巢”內部的所有觀眾疏散出去。根據計算機模擬結果，9.1萬名觀眾全部疏散出去只需約8分鐘。 亮點17 直飲水龍 在“鳥巢”通往看臺的集散區里都有個水龍頭，觀眾只要把頭湊過去，就能喝到干凈衛生的飲用水。據介紹，“鳥巢”中專門配備了直飲水系統，共有8個直飲水機房，在飲水高峰，每小時最多能為“鳥巢”的觀眾提供48噸健康直飲水，解決瓶裝水供應難題。 亮點18 殘障服務 “鳥巢”在觀眾席中還為殘障人士設置了200多個輪椅位置。相比普通座椅，這些輪椅坐席的高度都做了提升，以保證和普通觀眾有一樣的視野。而對于聽力和視力有損傷的觀眾，賽時還將提供助聽器和比賽解說無線廣播系統為他們服務。 另外，在“鳥巢”每層的觀眾集散區，都有專門為殘疾人設置的特殊衛生間，里面不僅有一些如廁的特殊裝置，而且在這些特殊衛生間里還有為帶著寶寶一起來觀賽的媽媽特別設計的“親子臺”，打開折疊掛靠在墻上的臺子，就可以從容地將寶寶放在上面換尿布了。 亮點19 商業服務 為了提供更加舒適的觀賽環境，在主要的觀眾集散區都設有小商品賣部，以方便觀眾購買飲料和食品。而且在觀眾中層和上層看臺之間的樓層還專門設有餐廳。另外，在“鳥巢”中還將開設奧運特許商品售賣點和郵政商品售賣點，方便觀眾購買奧運紀念物和郵品。 亮點20 新聞發布 在位于地下一層的“新聞發布廳”里記者看到，除了常規的裝飾外，這里的頂棚和墻體還暗藏了“機關”：為了新聞發布的效果，這里的頂棚附著了絕熱纖維吸聲材料，墻體同樣應用了吸聲板。另外，“鳥巢”里還專門設置了玻璃房的接待區，這些接待區的玻璃被黑色彩釉噴涂，據介紹，這樣做的目的是防止拍照時玻璃反射影響到拍攝效果，以此削弱燈光反射結果。 亮點21 貴賓區域 在“鳥巢”看似冰冷的鋼筋水泥中處處可見中國元素，而其中貴賓區的設計更是將中國古典元素與時尚現代融為一體，非常具有特色。與一層的集散大廳不同，貴賓區的墻面被中國紅色錦緞面包裹，而且布料上同樣遍布了碎拼的紋路。走進約20多平方米的貴賓房內不僅可以將比賽場地一覽無余，而且到真正比賽時還可以通過安放在房間內的電視屏幕更加清晰地觀看比賽。 貴賓區的衛生間同樣非常別致，黑色的環氧涂料被處理成拉毛手感，隔斷用漸變金屬馬賽克貼墻；地面與墻面的接近處用金箔色裝飾；黑色的墻面、黑色的頂面、黑色的地面以及黑色的洗手臺顯得既優雅又酷勁十足。 亮點22 標識設計 和“鳥巢”龐大的外觀形成鮮明對比的是，這里的許多標識卻非常卡通和可愛。圓圓的腦袋、細長的身體，還有兩個小辮扎在頭上——這個印在每個樓層女衛生間門口的大大的標識，幾乎讓每一個經過這里的人都覺得特別生動和有意思。據介紹，這些標識都是為“鳥巢”專門設計的，不會用在其他公共場所。 而且為了方便初次走進“鳥巢”的觀眾找到自己的看臺座位，體育場里的入場標識被設計得非常醒目清晰。“鳥巢”看臺分12個區，與此對應的12個安檢口分別以“A”到“M”進行標志區分，這些安檢門上的標識都有3米多高，非常容易分辨。而且，每張門票上還將印上一個小平面圖，來給觀眾指明安檢口位于“鳥巢”的大致位置和方向。 亮點23 地基施工 “鳥巢”的建筑面積有25萬多平方米，需要基礎的鋼筋混凝土灌注樁達2600多根，不僅數量巨大，而且由于“鳥巢”體量的龐大，每根灌注樁都要長約30米至40米。為了保證“鳥巢”的安全性，建筑團隊先是制作了24根試驗樁，在對這些試驗樁的數據、參數進行了詳細的記錄和分析后，才最終開始進行鋼筋混凝土灌注樁的施工。施工完成后經第三方檢測結果發現，其中的一類樁數值非常可觀，達到了98%，二類樁為2%。 亮點24 底部環帶 “鳥巢”的底部是一圈混凝土環形帶，其中最寬處有近200米，最窄處也有80米，而且整個環形帶的長度有約1公里，如何保證這個超長混凝土環形結構的牢固不開裂成為當時擺在建設者們面前的一個難題。為了避免因為混凝土結構過長所導致的裂縫，建設者首先在施工前進行了模擬計算、制作數學模型并進行仿真分析，最終對用于環形帶的混凝土原材料進行了優化，同時配合先進的施工工藝，保證了環形帶的不開裂。 亮點25 傾斜鋼柱 “鳥巢”外罩由不規則的鋼結構構件編織而成，其中邊長一米的方鋼管被連接成120多根長短不同、傾斜角度多樣的鋼柱，70%以上都是雙斜柱——一根柱子在垂直面上扭轉兩次。最高的鋼柱全長21米，橫跨體育場一至四層；最傾斜的鋼柱和地面的夾角達到59度，鋼柱的最大自轉角度超過45度。 為了給這些高大傾斜、看似雜亂的異型鋼管里澆筑混凝土，建設者們絞盡了腦汁，最終通過采取高壓頂升、從鋼管底部注入混凝土，由底部向上頂升逐步填充的方案才解決了這個棘手的難題，而這項名為“超高矩形鋼管永久模板鋼筋混凝土斜扭柱施工工藝”也正式向國家知識產權局申請了發明專利。 亮點26 特型鋼材 為了保證“鳥巢”的安全性，在“鳥巢”受力最為集中的24根柱子和柱角上使用了我國自主創新生產的Q460特型鋼材。科研人員通過幾千次的試驗最終尋找到了鋼材合適的配方配比，生產出了符合“鳥巢”使用要求的110毫米厚的Q460E—Z35。這是一種史無前例的特殊鋼材,它集剛強、柔韌于一體，保證了鳥巢的抗震性、抗低溫性、焊接性。保證“鳥巢”在承受最大460兆帕的外力后，依然可以恢復原有形狀和彈性，鑄就了“鳥巢”的鐵骨鋼筋。 亮點27 焊接工藝 “鳥巢”鋼結構動工之前，施工單位對全世界150多個鋼鐵焊接的大型數據庫進行了詳細的檢索，結果發現根本找不到任何規范記錄。最難的還是對季節天氣的把握，跨越冬季和雨季的焊接施工，必須擁有一套完整的焊接參數和標準。特別是在溫度控制方面，5℃的微小偏差就可能威脅到“鳥巢”的質量安全。 科研人員在100多種鋼材之間反復進行可焊性實驗。實驗一直持續了五個多月，最終制定出了準確科學的設計規范。據統計，“鳥巢”的焊縫達到30萬米，相當于從北京到天津打個來回還多，光特制焊接材料就用掉了2000噸。 亮點28 成功卸載 “鳥巢”是世界上跨度最大的鋼結構建筑，縱橫交錯的鋼鐵枝蔓是“鳥巢”設計中最華彩的部分，也是“鳥巢”建設中最艱難的地方。看似輕靈的鋼結構總重達4.2萬噸，由78個臨時搭建的支撐塔架支撐。卸載就是在完成鋼結構的合龍，形成整體結構后，卸除臨時支撐。為了讓“鳥巢”均勻、漸進地自主受力，卸載工程分成七大步、三十五小步，分批撤掉78個臨時支撐點。根據測算，“鳥巢”鋼結構支撐塔架卸載最大變形量實測值271毫米，遠遠低于最大下沉距離的30厘米，完全滿足設計要求。卸載的成功完成也標志著“鳥巢”真正從圖紙上“站”了起來。 亮點29 光伏發電 在“鳥巢”的四周共有12個安檢棚，通過在這些安檢棚上安裝的具有世界先進水平的太陽能光伏發電系統，所產生的電力將直接并入國家體育場的電力供應系統，對“鳥巢”的電力供應起到良好的補充。 亮點30 賽后利用 針對“鳥巢”在奧運會后的利用，設計師們專門進行了特別的規劃。賽后“鳥巢”通過簡單的升級改造，商業面積可達幾萬平方米，可用作超市、電影院或是購物中心，同時還可以舉辦大型賽事或文化活動。在“鳥巢”的不同層數中都有一些可自由開放的空間，大大方便了按照觀眾和活動的需要而預備場內的裝置。
